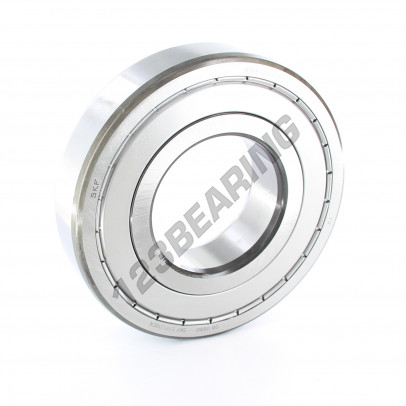

Kogellager 6314-ZZ-C3-SKF

Wat betekent het achtervoegsel ...?
RS, 2RS, 2RSH, 2RS1, RSR, 2RSR, E, EE, LLU, LLB, DU, DDU
Deze suffixen betekenen "met 1 of 2 rubberen afdichtingen". Bij 123Roulement gebruiken we het getal "2" om aan te geven dat het lager aan beide zijden afgedicht is.
C3, C4
Betekent "verhoogde interne speling". Vaak aangeduid als hoge snelheid, betekent dit dat het lager ontworpen is voor hoge draaisnelheden en gematigd hoge temperaturen. LET OP: een lager met verhoogde binnenspeling werkt niet optimaal bij lage snelheden. Raadpleeg het technische gegevensblad van het lager dat je zoekt om de maximale rotatiesnelheid te kennen.
ZZ, 2Z, ZR, Z
Deze achtervoegsels betekenen "met 1 of 2 plaatafschermingen", voor stofdichtheid. Bij 123Roulement geven we aan of het lager aan 2 zijden is afgedicht met "ZZ".
TN9, TVH, TVP, G15
Deze achtervoegsels geven aan dat de kooi (het deel van het lager dat de kogels uit elkaar houdt) gemaakt is van polymeer materiaal. Meestal gemaakt van glasvezelversterkte polyamide.
ABEC
De ABEC-norm wordt gebruikt om lagers te classificeren volgens hun bewerkingstolerantie. Deze norm wordt regelmatig in vraag gesteld omdat bepaalde technologieën die belangrijk zijn om een correcte werking te garanderen, zowel wat betreft het rendement als de levensduur van een lager, er niet in zijn opgenomen.
123Roulement maakt daarom weinig gebruik van deze norm.
BHT / VT
Dit achtervoegsel geeft aan dat het lager is ontworpen voor zeer hoge bedrijfstemperaturen. Over het algemeen wordt de temperatuur aangegeven na dit achtervoegsel.
Merk op dat deze lagers niet geschikt zijn voor alle toepassingen en een hoge temperatuur nodig hebben voor een optimale levensduur.
Hoe weet ik of mijn lager roestvrij staal is?
Een roestvrijstalen lager is over het algemeen magnetiseerbaar, omdat het gemaakt is van AISI 420 roestvrij staal, dat harder en schokbestendiger is dan standaard roestvrij staal (AISI 304).
Om te controleren of je lager roestvrij staal is, lees je gewoon de referentie die op de zijkant van het lager is gegraveerd. Deze referentie moet beginnen met het voorvoegsel "S", wat "Roestvast staal" betekent.
Wat is het verschil tussen alle keuzes die ik heb voor mijn referentie (voorbeeld 6205-2RS)?
Sommige lagers zijn verkrijgbaar met meer of minder belangrijke varianten (grote of kleinere binnenspeling, speciaal vet, zeer hoge temperatuur, enz.) Deze varianten worden systematisch aangeduid met voor- en achtervoegsels in het onderdeelnummer.
Het achtervoegsel "2RS" betekent bijvoorbeeld dat het lager spatwaterdicht is, dankzij een afdichtflens aan beide zijden van het lager.
Het achtervoegsel "C3" betekent dat het lager een grotere interne speling heeft en een hogere bedrijfstemperatuur of een hogere rotatiesnelheid vereist.
