V-riem

Wat is een gladde V-riem?

Een gladde V-riem is een element voor krachtoverbrenging dat in veel mechanische systemen wordt gebruikt. Hij is gemaakt van synthetisch rubber, polybutadieen, en heeft een V-vormige dwarsdoorsnede. Door deze vorm past de riem in de bijbehorende groef in de riemschijf.

Het voordeel van het gebruik van een gladde V-riem is dat deze een duurzame, stille en onderhoudsarme krachtoverbrenging biedt. Het is ook effectief voor toepassingen die een hoog rendement vereisen. Gladde V-riemen zijn ook relatief eenvoudig te installeren. Ze staan bekend om hun uitstekende weerstand tegen olie en hitte en hoeven niet gesmeerd te worden.

Waar en wanneer worden ze gebruikt?

Gladde V-snaren worden gebruikt in veel gebieden en toepassingen waar krachtoverbrenging nodig is. Hier volgen enkele voorbeelden van waar V-snaren vaak worden gebruikt:

• Industriële machines: ze brengen kracht over tussen verschillende componenten zoals elektromotoren, pompen, compressoren, ventilatoren, transportbanden, enz.
• Huishoudelijke apparaten: gladde V-snaren worden ook gebruikt in huishoudelijke apparaten zoals wasmachines, droogtrommels en grasmaaiers om trommels, messen, enz. aan te drijven.
• Landbouwmachines: gladde V-riemen worden gebruikt in landbouwmachines zoals maaidorsers, tractoren, balenpersen en sproeiers om het vermogen over te brengen op de verschillende onderdelen.
• Gereedschapsmachines: in de verwerkende industrie worden gladde V-riemen gebruikt in gereedschapsmachines om spindels, werktafels, snijgereedschap, enz. aan te drijven.

Wat zijn de verschillende soorten gladde V-riemen?

V-snaren zijn flexibel, eenvoudig te installeren en te onderhouden. Ze zorgen voor een efficiënte transmissie en zijn geschikt voor veel toepassingen dankzij hun brede scala aan afmetingen. Hieronder vindt u een niet-uitputtende lijst van gladde V-riemen:

• Z: Z gladde V-riemen hebben een doorsnede van 10 mm breed bij 6 mm hoog.
• A: Gladde V-riemen A hebben een doorsnede van 13 mm breed bij 8 mm hoog.
• B: Gladde V-riemen hebben een doorsnede van 17 mm breed bij 11 mm hoog.
• C: Gladde V-riemen C hebben een doorsnede van 22 mm breed bij 14 mm hoog.
• SPZ: Gladde SPZ V-riemen hebben een doorsnede van 9,7 mm breed bij 8 mm hoog.
• SPA: De SPA gladde V-riem heeft een doorsnede van 12,7 mm breed bij 10 mm hoog.
• SPB: De SPB gladde V-riem heeft een doorsnede van 16,3 mm breed bij 13 mm hoog.
• SPC: De SPC gladde V-riem heeft een doorsnede van 22 mm breed bij 18 mm hoog.
• 3V: met een doorsnede van 9 mm breed bij 8 mm hoog.
• 5V: met een doorsnede van 15 mm breed bij 13 mm hoog.
• 8V: met een doorsnede van 25 mm breed bij 23 mm hoog.
• 3L: 3L gladde V-riemen hebben een doorsnede van 9,5 mm breed bij 6 mm hoog.
• 4L: 4L gladde V-riemen hebben een doorsnede van 12,7 mm breed bij 9 mm hoog.
• 5L: 5L gladde V-riemen hebben een doorsnede van 15,8 mm breed bij 9,5 mm hoog.

Hoe kies ik een gladde V-riem?

Als je op zoek bent naar een gladde V-riem, raden we je altijd aan om dezelfde riem als het origineel te gebruiken. Hiervoor moet je het referentienummer en/of de afmetingen weten. Het onderdeelnummer staat meestal op de riem, als deze niet te beschadigd is. Als dit niet het geval is, moet je bepalen welk type riem je nodig hebt. Is het een trapeziumvormige riem? Is hij glad of getand? Als je de antwoorden op deze vragen hebt, moet je de gewenste dwarsdoorsnede (hoogte x breedte) en de binnen- of buitenlengte bepalen.

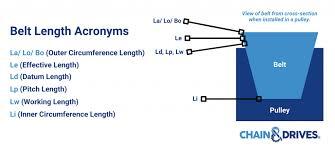

Het begrijpen van de lengte van riemen

Lo (of Bo): Buitenlengte

Dit is de omtrek gemeten aan de buitenzijde van de riem (de "rug"). Het is een eenvoudige fysieke meting, vaak gebruikt wanneer de buitenafmeting een kritieke factor is.

Li: Binnenlengte

Dit is de omtrek gemeten aan de binnenzijde van de riem. Dit is de gemakkelijkste maat om te nemen van een gedemonteerde riem en wordt veel gebruikt voor identificatie.

Le: Effectieve lengte

Dit is de lengte gemeten langs de neutrale as van de riem. De neutrale as is het deel van de riem dat niet wordt samengedrukt of uitgerekt wanneer het om een poelie wikkelt. Deze meting is cruciaal voor een perfecte pasvorm en efficiëntie onder belasting.

Ld: Referentielengte (Datum Length)

Dit is een gestandaardiseerde meting die voornamelijk wordt gebruikt voor V-snaren. Het is zeer vergelijkbaar met de effectieve lengte en dient als een betrouwbare referentie om verschillende riemen te vergelijken en hun compatibiliteit met poelies te garanderen. Opmerking: Voor V-snaren zijn de Referentielengte (Ld) en de Primitieve lengte (Lp) vaak uitwisselbare termen.

Lp: Primitieve lengte (Pitch Length)

Deze meting is fundamenteel voor tandriemen (synchroonriemen). Het komt overeen met de lengte van een denkbeeldige lijn die door het midden van de versterkingen van de riem loopt (de "pitch line"). Dit is de lengte die ervoor zorgt dat de tanden van de riem perfect ingrijpen met de tanden van de poelie.

Lw: Werkende lengte (Working Length)

Dit is de lengte van de riem wanneer deze onder zijn werkspanning staat. Deze meting houdt rekening met de rek of vervorming die optreedt wanneer de riem in gebruik is. Het zorgt ervoor dat de spanning en uitlijning correct blijven tijdens het gebruik.

In het kort

• Eenvoudige meting: Li (Binnenlengte) en Lo (Buitenlengte). Perfect voor snelle identificatie in het veld.

• Fabrikantreferentie: Ld / Lp (Referentie / Primitieve). Dit is de meest betrouwbare meting om het juiste onderdeel te bestellen en compatibiliteit te garanderen.

• Theoretische meting voor prestaties: Le (Effectieve) en Lw (Werkende). Belangrijk voor het ontwerpen van systemen.

Gekoppelde riemen

Sommige machines gebruiken meerdere riemen parallel, wat bekend staat als een "gekoppelde riemen"-opstelling. Voor deze toepassingen is het cruciaal dat alle riemen een strikt identieke lengte hebben. Voor dit type montage zijn "generieke" merklinten niet geschikt, omdat u het risico loopt producten van verschillende fabrikanten te ontvangen, wat kleine lengteverschillen tot gevolg kan hebben. In dit geval zal alleen de kortste riem werken, zeer snel slijten en breken, wat de installatie ineffectief maakt.

Als u zich in een noodsituatie bevindt, geef dan de voorkeur aan één en hetzelfde merk om de consistentie van de productie te garanderen, zoals bijvoorbeeld met Optibelt-riemen. Als het wachten op een levertijd geen probleem is, neem dan contact met ons op. Wij kunnen een speciale bestelling plaatsen bij de leverancier om riemen uit hetzelfde productiebatch te krijgen, zodat ze perfect identiek zijn.

Vind uw gladde V-riem op 123Kogellager

Bij 123Kogellager hebben we een breed assortiment riemen in verschillende dwarsdoorsneden en lengtes om aan uw verschillende toepassingen te voldoen. Onze gladde V-riemen worden wereldwijd verzonden. Dankzij onze uitgebreide voorraden kunnen we u een snelle levering bieden. Je vindt een veelheid aan kwaliteitsriemen en andere producten verkrijgbaar in verschillende merken. Wacht niet langer en koop nu de referentie die je nodig hebt tegen de beste prijs.
